心电贴技术方案的最佳选择
推荐芯片：LH001-91
LH001-91：心电贴技术方案的最佳选择
心电贴是监测心血管疾病的有效手段
《中国心血管健康与疾病报告2019》指出，心血管患病人群已经达到3.3亿，逐年成上升趋势。对于心血管疾病人群，心电监测是他们维护日常健康所必需的一种保障服务，也是能够及时发现病情的检查手段之一。长时程心电监测可以帮助医生和患者提前知晓心脏异常情况。研究表明，72%患者在心脏骤停发生之前会有明显不适，其中70%患者预警症状持续15分钟以上。心电实时监测可以有效降低因心脑血管疾病造成的严重后果，降低致残和致死率。
心脏监测核心要求，首先是精准，因为心脏微小的电信号会有很多干扰，需要排除这些干扰，反应真实心脏情况。其次是及时，很多疾病发作是偶发式，会突然特别严重，只有在发作时候监测才有意义。否则，就会出现患者反复到医院，反复检查不出来的情况。第三、实时，发现问题能够马上通知医务人员或患者，进行救治。
医院端的心电图是患者躺在病床上进行30~60秒的监测。以Holter为代表，进行24小时监测，身体贴上电极，导线连到小型设备，这种心电图设备，体积比较大，患者反馈也比较差，虽然可以进行24小时监测，但窗口期相对较短，无法做到及时反应。
医疗贴片式心电仪能够做到便携式设备的长时程监测，并且将数据实时上传云平台，智能大数据算法可以监测各种心律失常。一旦算法发现问题就会提示出来，通过远程医疗平台联系专家，医生再给出具体专业化建议，在医生修正之后，输出有诊断效力的分析报告，提供临床治疗前诊断分析。

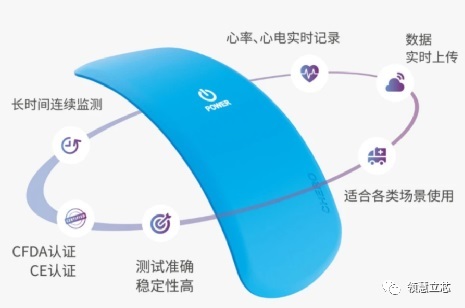

图1.心电贴方案
LH001-91心电贴方案
领慧立芯推出的LH001-91是专门针对心电信号采集而开发的医疗级模拟前端，集成了24位ΣΔ ADC，可编程增益放大器，150Hz带内噪声3μVpp，包括右腿驱动，导电脱落监测等功能的AFE。产品的性能指标优越，其中输入参考噪声2.9 μVpp ,共模抑制比 117dB,内部参考温漂16ppm/℃；静态功耗0.1μW,各项核心指标均达到国际品牌的水平，甚至整体性能优于国际厂商同类型产品，并得到国内医疗客户的专业评测，是目前国内极少能够通过医疗测试的国产芯片。使国内高精度信号链产品有望进入医疗领域，结束被欧美品牌垄断的局面。
图2是LH001-91的评估板，主要由AFE（LH001-91），通用MCU和两侧的三个电极组成。领慧立芯同时提供全套的软件演示方案，图3是基于领慧立芯的评估板获得的心电图实时波形图，心电特征明显，满足医疗级应用。

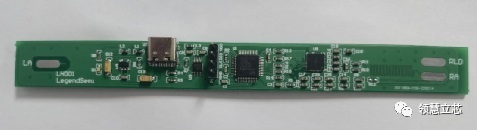

图2.心电图客户评估板

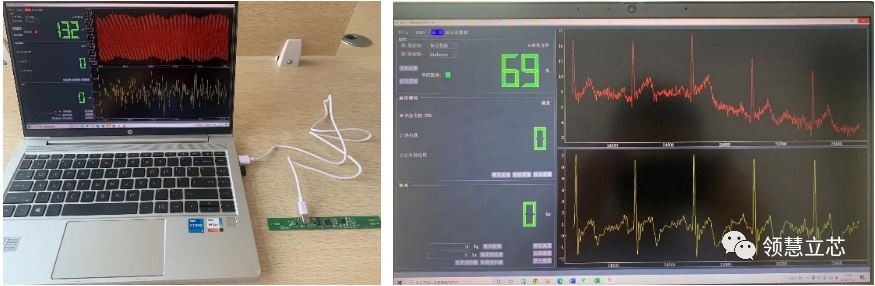

图3.基于心电图演示板测量的心电波形图
另外LH001-91还可以用于心电手表、心电手环、心电计、手持心电监护仪和脑电波采集系统等产品，图4是部分客户的终端产品形态。
图4.其他广泛应用实例
LH001-91自批量供货以来，已经先后被20多家客户采纳并应用于新品开发。部分客户已经进入量产阶段，出货量近百万级。目前医疗行业头部客户，都有在测LH001-91，给出的评价都非常正面。深圳某医疗客户甚至兴奋的表述终于有国内的ADC做到这样的性能，使客户对国内的信号链产品更加有信心。感兴趣的朋友可以联系我司市场人员，索取评估板和样品。
LH001-91的关键指标
低噪声可编程增益放大器（PGA）和高分辨率24位模数转换器（ADC）
− 可编程增益：1/2/4/6/8/12/24/48
− 4路差分输入或者最多8路单端输入
− 积分非线性：2 PPM/FS
心电图/脑电图测量（ECG/EEG）
− 输入参考噪声：2.9 μVpp （250 SPS， 增 益 6）
− ECG 通道输入偏置电流：200pA
− 数据速率：125SPS 至 8kSPS
− 共模抑制比（CMRR）：117dB
− 测量电流：288μA
− 内置右腿驱动放大器、连续断线检测、测试信号
− 集成温度传感器
内置振荡器和参考电压
待机模式
− 电流 0.1 μA
电源
− 模拟：2.4V至3.6V
− 数字：1.7V至3.6V
4线SPI接口
工作温度范围：-40°C ~+85°C
封装：
− 5mm x5mm QFN 40脚
− 2.95mm x2.95mm WLCSP 30脚（LH001-91/99支持小封装）
