基于LH32M0S3的高精度温度测量方案

1. LH32M0S3简介
1.1. 结构框图
图1. LH32M0S3 结构框图
1.2. 功能特性
-
内核
-
存储器
-
时钟模块
-
工作环境
-
电源管理
-
通用输入输出
-
高精度模数转换器(Sigma-Delta ADC)
-
数字比较器
-
LCD Driver
-
LED Driver
-
一路蜂鸣器 -
2个定时器
-
可编程恒流源
-
OLED彩屏DMA加速模块 -
串行单线调试 (SWD) -
封装
2. 测量原理
2.1. 热电偶

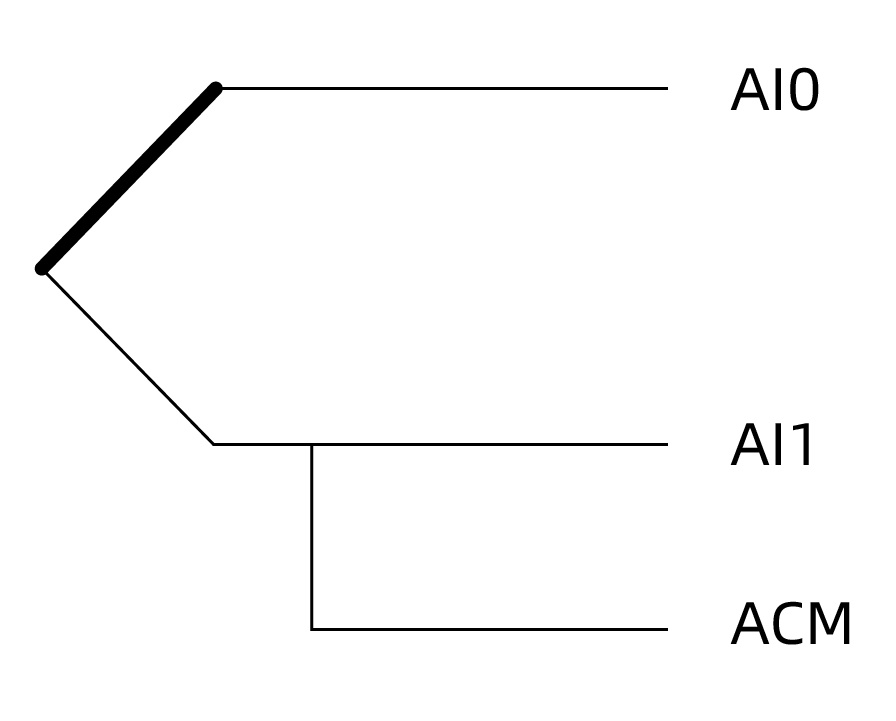

热电偶温度传感器即镍铬-镍硅热电偶温度传感器,其由两种不同材料的金属导体组成闭合回路,一端放在被测介质中感受温度变化,另一端为冷端放置在恒定的工作环境中,当两端温度不同时,在回路中产生一定方向和大小的电动势。传感器基本构造如下图所示。
图2. 热电偶
上图中AI0和AI1为SoC的差分输入,ACM为SoC的基准输出可作为外部传感器的共模输入。当冷热两端温度不同时,传感器可在AI0和AI1上产生mV级信号,将此信号经过外部滤波电路后,送入SoC内部进行信号放大,然后进入24位高精度ADC系统结构内,其测量基准选用内部高精度基准,配置好ADC合适参数,即可完成温度范围所对应的电压值测量。而对于冷端补偿,可以使用SoC的内部硅温度传感器或者一款单总线数字温度传感器进行补偿。
2.2. 红外传感器

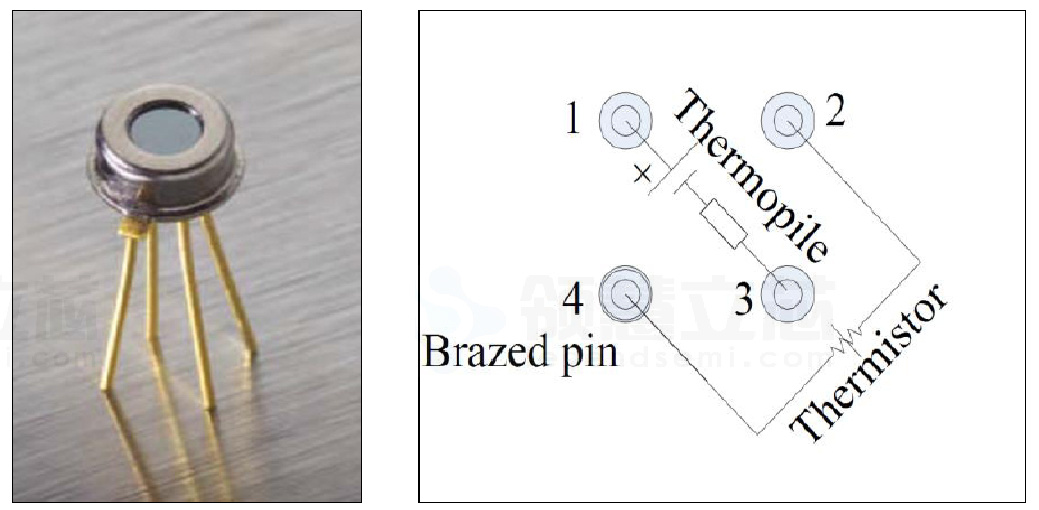

热电堆红外温度传感器中的热电堆是一种温度测量元件,它一般由两个介面原件组成,分别为Thermopile和Thermistor组成,元件和元件结构示意图如下:
图3. 热电堆红外温度传感器
热电堆红外传感器接收目标物的红外辐射,产生电压信号(Thermopile 两端信号),该电压信号跟目标温度Tobj 和环境温度Tamb 的关系如下:
V=K(F(Tobj)-F(Tamb))
其中K 是校正常数;F 为函数,跟传感器有关。
①经LH32M0S3内置PGA 放大和高精度AD 数模转换后测出Thermopile两端信号。
②LH32M0S3对NTC 的电阻阻值进行采集(Thermistor 两端信号),通过查找温度-电阻表的方法将环境温度Tamb 确定。
③通过计算或者查表得到目标物温度Tobj。
④得到目标温度后通过LH32M0S3驱动LCD 显示实际温度,完成红外测温到显示温度的过程。其他设置温度高低阈值及报警等功能可根据需求增加。
2.3. RTD

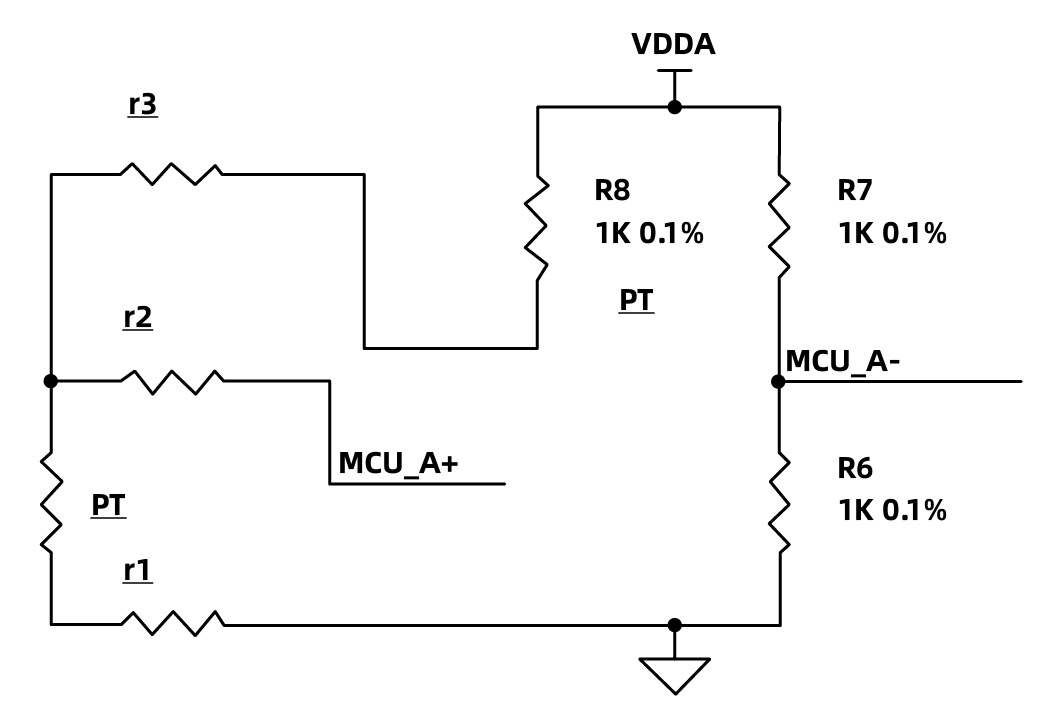

图4. RTD电阻网络
RTD引出的三根导线截面积和长度均相同(即r1=r2=r3),如上图所示铂电阻作为电桥的一个桥臂,将一根导线(r1)接到电桥的地,其余两根(r2、r3)分别接到铂电阻所在的桥臂及与其相邻的桥臂上,这样两桥臂都引入了相同阻值的引线电阻,引线电阻的变化对测量结果没有影响。
经LH32M0S3内置PGA 放大和高精度AD 数模转换后测出MCU_A+和MCU_A-之间差值,通过该差值计算出PT电阻值,然后根据PT电阻值计算出温度值,得到温度后通过LH32M0S3驱动LCD 显示实际温度,完成测温到显示温度的过程。
3. 方案介绍

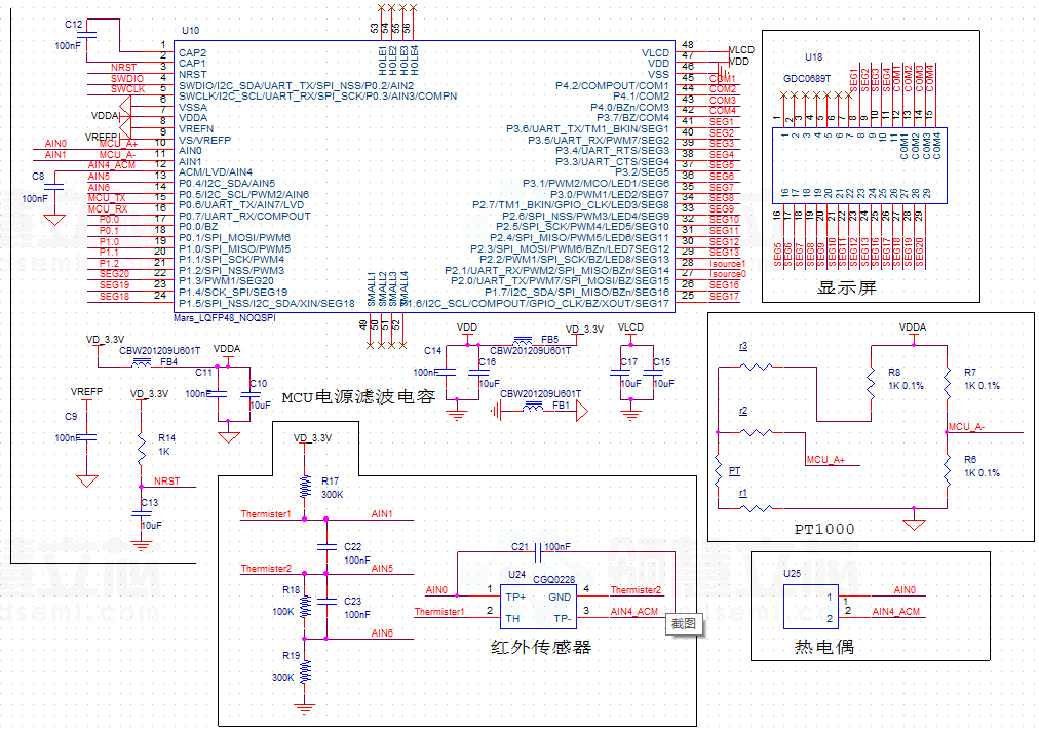

下图介绍了基于SoC LH32M0S3实现RTD,热电偶,红外测温方案,该种测量方案利用AVDD来驱动三线制RTD或利用SoC内部高精度基准输出作为热电偶的负端参考,将所得到的数据送入内部24位高精度ADC进行计算分析,而后通过软件特有的算法对测量得到的值进行温度换算,最后利用内部LCD Driver驱动外部LCD作为温度的测量显示。
方案中用到的SoC集成度高,工业级可靠性,丰富的数字接口SPI,I2C,UART,内部自带LCD,LED驱动,24位高精度ADC(ENOB>=19.5bit@30sps,128增益),低温漂(2ppm/℃)可编程增益放大器,恒流源以及片上温度传感器等可以给各种应用提供丰富的可能性。
图5. 方案原理图

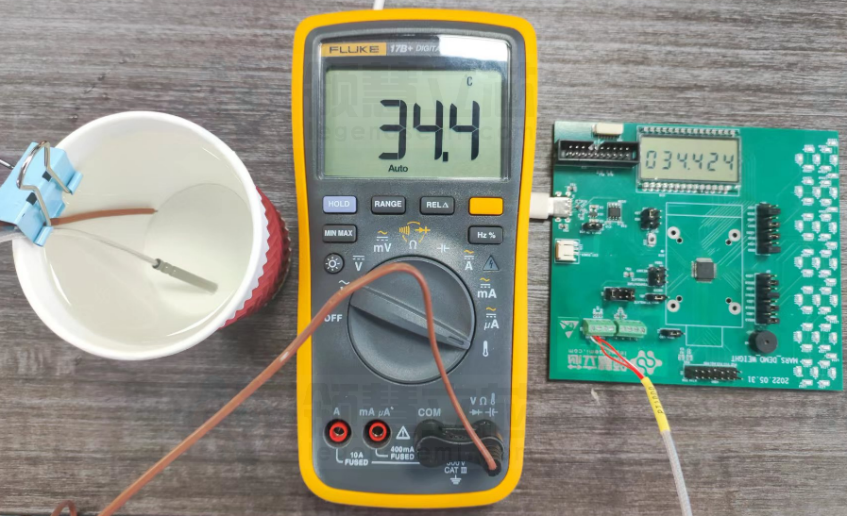

下图是demo板接PT1000和福禄克万用表同时测量水温示意图,从图中看出测出水温均为34.4℃。
图6. 实际效果图

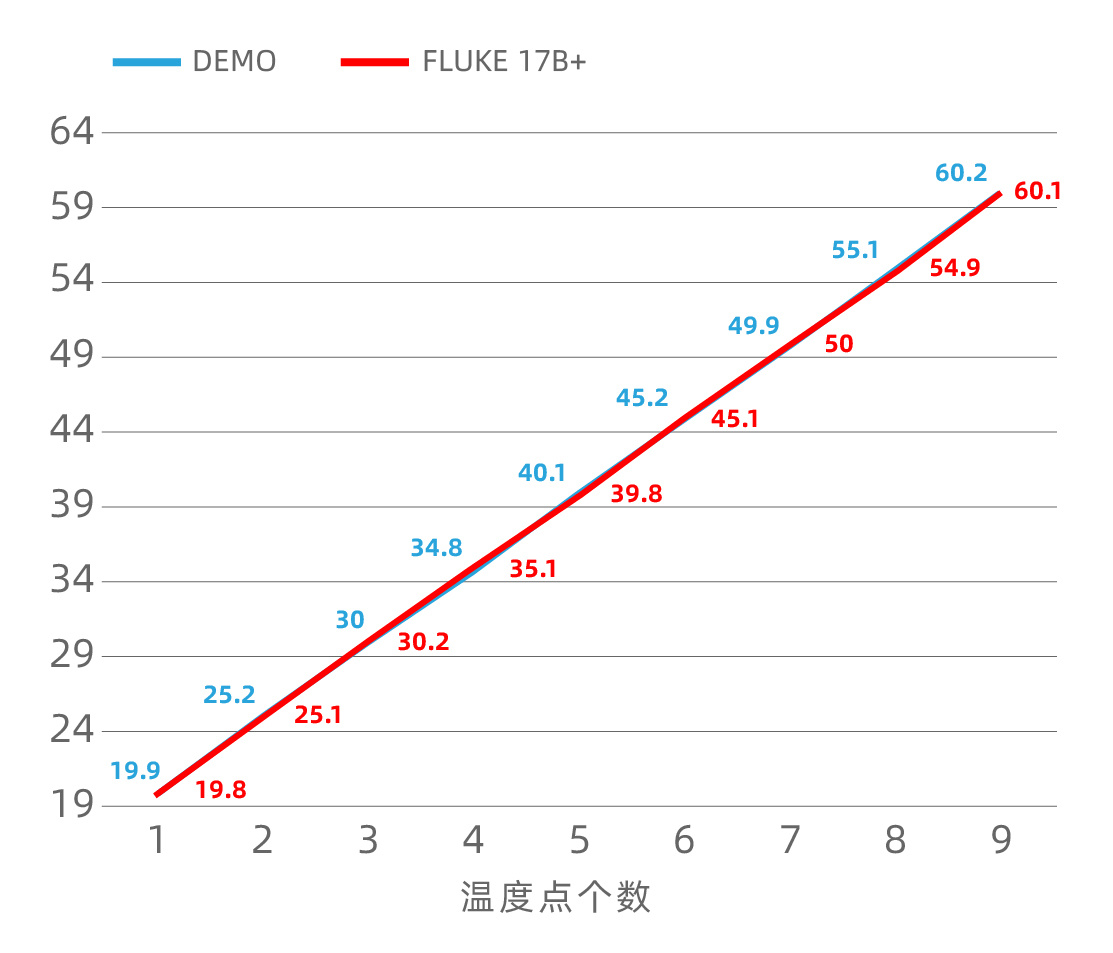

测试9个温度点,绘制曲线如下图。
图7. 实测精度对比图
4. 总结
以上温度测量方案中所用到的芯片属于内部自带LCD驱动,24位高精度ADC,低温漂可编程增益放大器的32位工业级MCU类的SoC产品,不仅从电路上解决了传统测温方案的缺陷,提高了测量精度,而且测量电路的元器件大大的减少,这也正是SoC产品相比较普通MCU加ADC芯片的优势所在。
