新品发布|LH32M0S30集成ARM®Cortex®-M0和24位ADC的高性能MCU


新品介绍

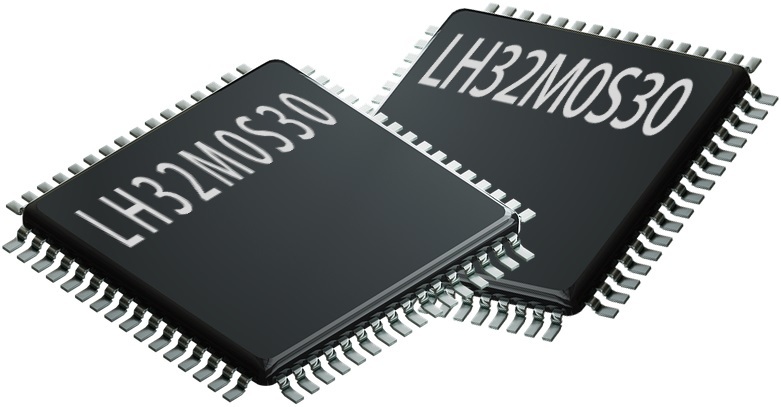

LH32M0S30


产品概述

集成ARM®Cortex®-M0和24位ADC的高性能MCU,符合工业标准,可以实现电压、电流、光电、温度、压力等多种信号的高精密测量。
内嵌24位高精度SD ADC,ENOB为21.25@10hz&gain=64,温漂典型为2ppm/℃,积分非线性(INL)典型值为5pmm,无论线性度指标还是温漂指标都在集成信号链MCU领域填补了国内的空白, 大大减小对温度校准算法的依赖。同时LH32M0S30内嵌包括LCD,LED,SPI,I2C,UART,PWM,DMA等丰富的数字外设,极大的拓展了LH32M0S30的各类应用。



产品性能

● 内核
       — 32 位 ARM® Cortex® -M0 CPU
       — 最高 32MHz 工作频率

● 存储器
       — 最大128 Kbytes FLASH 存储器
       — 4 Kbytes SRAM

● 时钟模块
       — 内部 32MHz RC 振荡器(HRC), 典型情况下精度±1%
       — 内部 32KHz RC 振荡器(LRC), 典型情况下精度±10%
       — 32.768KHz 低速晶体振荡器(LXT)

● 工作环境
      — VDD 电压: 2.2~3.6V      — VDDA 电压: 2.2~3.6V      — 温度范围: -40~105℃

● 电源管理
       — 低功耗模式: 睡眠,深度睡眠和掉电模式
       — 支持上电/掉电复位 (POR/PDR)
       — 支持低电压检测 (LVD)

● 通用输入输出
       — 35个 I/O 支持最高 32MHz 工作频率
       — 支持中断向量

● 高精度模数转换器(Sigma-Delta ADC)
       — 24 bit 高精度 Sigma-Delta ADC
       — 最大支持8个外部输入通道
       — 支持单端、差分输入
       — 1/2/4/8/16/32/64/128 倍可选增益
       — 积分非线性典型值(INL)5ppm
       — ADC通道温漂 2ppm/℃
       — 输出速率 8Hz~8kHz
       ENOB≥19.5bit@30sps,PGA=128
       ENOB≥15.4 bit@8ksps,PGA=128
       — 硬件自动切换ADC通道,自动轮询读ADC数据,中断通知MCU或DMA
       — 自带参考电压,输出1.8/2.35/2.45/2.8V 可选
       — 集成温度传感器/电源电压检测通道

● 数字比较器
       — 快速响应的数字比较器

● LCD Driver
       — 集成4 COM , 20 SEG 配置
       — 集成charge pump

● LED Driver
       — 最大支持7 x 8 段

● 一路蜂鸣器

● 2个定时器
       — 4路16bit 高级控制定时器(TIM1),带死区和互补控制的6通道PWM 输出
       — 4路16bit 通用定时器(TIM2),带PWM 输出

● 可编程恒流源
       — 8mA,10mA,12mA,20mA
       — 支持PWM控制

● OLED彩屏DMA加速模块

● 串行单线调试 (SWD)

● 封装
       — LQFP48(7mmx7mm)
       — SSOP24(8.2mmx5.3mm)
       — QFN48(6mmx6mm)



案例介绍

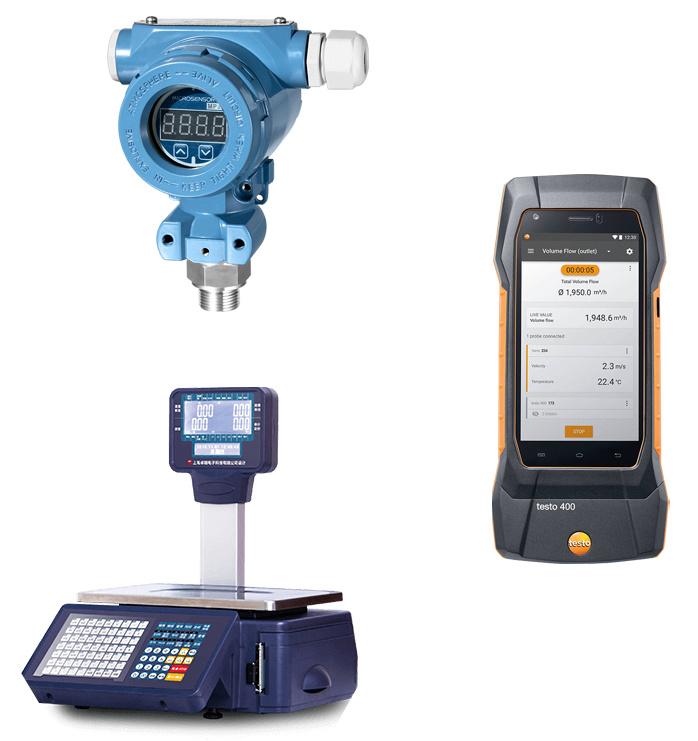

适用于压力变送器、TC热电偶测温、RTD测温,称重等多种应用场景。
