新品发布|LHA9954: 32位超高精度模数转换器(ADC)


新品介绍

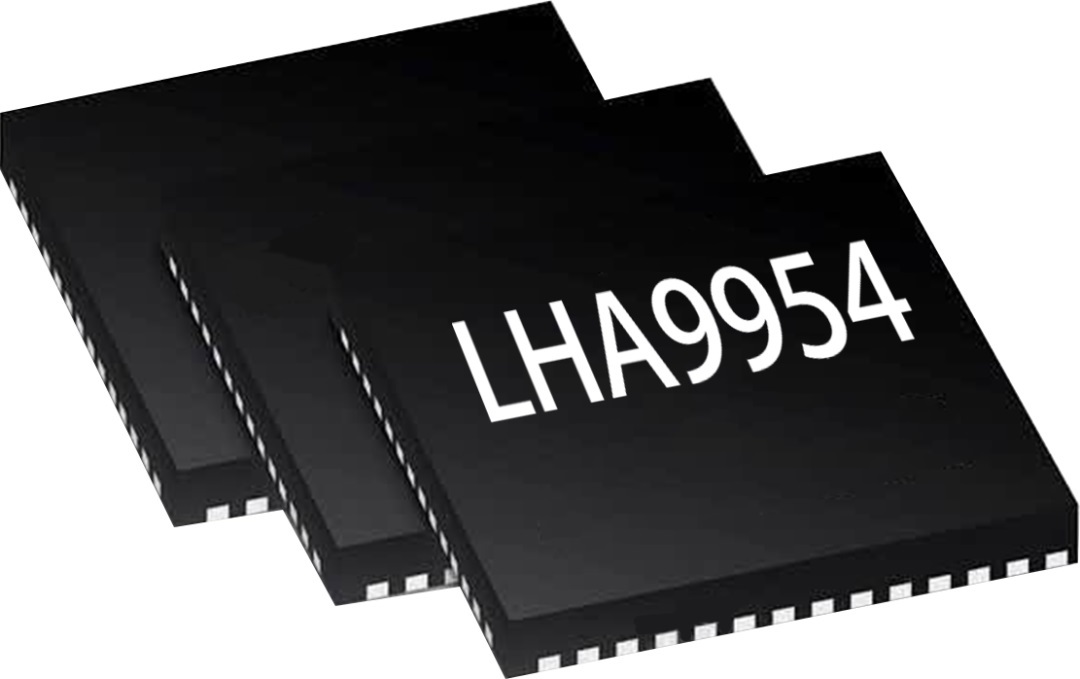

LHA9954


产品概述

LHA9954是一款高性能、单芯片模数转换器(ADC),该器件包括一个低噪声可编程增益放大器 (PGA)、Δ-Σ调制器和专用数字滤波器。高性能模式可通过增大功耗来提高ADC的分辨率,如需要更低的功耗,可以在适度降低分辨率下 获得低的芯片功耗,进而达到功耗和分辨率的平衡。双通道多路复用器可用于选择外部输入的信号和芯片内部的信号。具有使输入电路短路来测试内部噪声的模式。
PGA具有高输入阻抗和低噪声的特性,这样可与地震检波器或水听器传感器直接连接。
四阶本征稳定性调制器可提供优良的低噪声和线性性能,
专有设计去除了Idle Tone。
调制器输出由片上数字滤波器进行过滤和抽取, 以生成 ADC 转换结果。数字滤波器提供 250 至 4000 SPS 的数据速率。高通滤波器 (HPF) 具有可编程转角频率。片上增益和偏移调节寄存器支持系统校准。同步输入控制 ADC 转换的时序。关断输入使 ADC 进入关断模式。
LHA9954 采用紧凑的24 引线 5mm x 4mm QFN 封装,完整额定工作温度为–40°C 至 +85°C,最大工作温度范围为 –50°C 至 +125°C。


产品性能

● 低功耗模式
     – 7mW(PGA = 1、2、4 和 8)
     – 127dB SNR(250 SPS,PGA = 1)

● 高分辨率模式:
      – 12mW(PGA=1、2、4和8)
      – 135.4dB SNR(250 SPS,PGA=1)

● THD:–120dB

● CMRR:127dB

● 双通道多路复用器

● 灵活的数字滤波器:
      – Sinc 滤波+ 有限脉冲响应 (FIR) + 无限脉冲响应

● (IIR)(可选)
      – 线性或最小相位选项
      – 可编程高通滤波器

● 失调和增益误差校准

● 工作温度范围为 –50°C 至 +125°C

● 模拟电源:5V 或 ±2.5V

● 数字电源:1.8V 至 3.3V

● 24 pin-5mm x 4mm QFN 封装


案例介绍

主要应用领域为石油勘探,桥梁测量和高精密仪表,填补了此类技术的国产空白。
